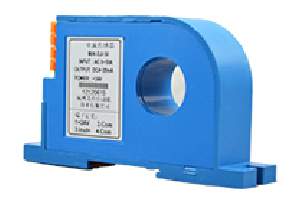

KH電流/電壓變送器
1.產品介紹
KH 系列交流電壓變送器是一種利用電磁感應（互感）原理將被測電流轉換成與原邊電流成比例輸出的直流電壓（或直流電流）信號的測量模塊，原邊和副邊之間高度絕緣。本產品采用STM工藝和數字集成電路技術，產品整體集成度高、體積小，安裝方便；誤差精度高、線性好、無調校電位器，能夠長期穩定工作且適應各種工作環境。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業中的電氣設備的系統控制及檢測。
2.技術特點
圖2、交流電流變送器原理示意圖
2.1 采用電流專用的高精度測量芯片，與目前業界主流產品（均為模電技術）相比具有以下優勢:
2.1.1 采用24Bit高精度的Σ-△ADC技術，在1000:1動態范圍內，電流有效值誤差<0.1% ；
2.1.2 采用軟件調校測量誤差，無電位器，測量精度長期穩定、不偏差。（目前業內產品都是用電位器調校測量誤差，其誤差大、出廠一致性差、壽命短，特別在振動場合或高頻電磁環境下，電位器容易發生偏移或失效，最終導致變送器失效）。
2.1.3 內置1.25V±1% 參考電壓，溫度系數典型值5ppm/℃，最大15ppm/℃ 。全溫度范圍內變送器仍具有超高精度。（目前業內產品基本上采用模電運放技術，其溫度系數超100 ppm/℃，全溫度范圍內測量線性差，精度不高。）
2.2 采用RENESAS的16位MCU電腦控制芯片，與目前業界主流產品（均無MCU）相比具有以下優勢:
2.2.1 把測量結果數字化，減少噪聲干擾，產品抗干擾能力強。
2.2.2 產品出廠參數采用軟件配置，產品無短接點，無電位器。產品可靠、壽命長。
2.2.3 具有與被測電流值成正比關系的脈沖指示燈輸出功能，紅色，平時滅，測量有電流值時閃爍。方便現場安裝調試。
2.2.4 具有變送器工作狀態指示燈，綠色，無被測電流時，亮；有電流時，滅。
2.2.5 具用RS485通訊接口（可選），可抄讀被測電流值。
2.2.6 具有電流超上限或下限報警輸出功能（可選）。
2.3 采用TI的電流環輸出芯片，與目前業界主流產品（分立電路）相比具有以下優勢:
2.3.1 非線性誤差：0.002%；
2.3.2 低溫度漂移：1µV/℃；
2.3.3 精確度：0.015%；
2.3.3 寬工作電壓范圍7-36V。
2.4 采用SMT焊接工藝。
2.5 全部采用工業級標準的知名品牌器件，產品按工業級標準設計。
2.6 多重電路保護功能,確保變送器在各種環境可靠運行。
2.6.1 工作電源接反保護；
2.6.2 輸出過流限制保護；
2.6.3 RS485異常接入保護；
2.6.4 電流/電壓輸出端口瞬態感應雷與浪涌電流TVS抑制保護；
2.6.5 內置電壓濾波電路，對輸入電源紋波要求較低。
4.電參數
| Ib | 額定電流值(Arms) | 10 20 50 100 200 300 400 500 600 800 1000 |
| Imax | 最大電流值(Arms) | 120% * Ib |
| Ioc | 過載能力 | 200% * Ib |
| Vsn(對應于電壓輸出型) | 輸出電壓(Vdc) | DC0-5V, DC0-10V etc |
| Isn(對應于電流輸出型) | 輸出電流(mAdc) | DC4-20mA,DC0-20mA etc |
| X | 精度（Ta =+25℃） | 0.5% |
| EL | 線性度誤差 | 0.2% |
| Vc | 電源電壓 | DC8-30V |
| Tr | 反應時間 | ≤ 300mS |
| f | 頻率范圍 | 40-200HZ |
| Ic | 耗電 | ≤ 0.8W |
| RL | 負載電阻 | ≥ 5kΩ(電壓輸出型) |
| ≤ 500Ω(電流輸出型) | ||
| Ioutmax | 最大輸出電流 | Typ ≤25 mA |
| Vd | 工頻耐壓(50HZ,1min) | 5KV |
| Ri | 絕緣電阻 | 大于20MΩ@DC500V |
| imp/mAh | 電流脈沖常數輸出 | 30000imp/mAh(獨有創新功能) |
5.常規參數：
| Ta | 工作溫度 | -40 - +80 ℃(優于其它廠家的-10 - +70 ℃) |
| Ts | 貯存溫度 | -55 - +85 ℃ |
| W | 重量 | 約250g |
| St | 執行標準 | GB/T13850-1998/IEC688：1992 |
| Hw | 工作濕度 | 20-90% 無凝露 |
6. 接線方式
KTB8-A接線端子
端子7（OUT-）:輸出4－20mA的負極
端子9（OUT+）:輸出4－20mA的正極
端子10（P-）:供電電源DC24的負極
端子12（P+）:供電電源DC24的正極
7.輸出曲線
